Vỏ và nắp pin



Hạ Môn Apollo tập trung vào nghiên cứu, phát triển và sản xuất Vỏ và Vỏ Pin. Các dòng sản phẩm cốt lõi của chúng tôi bao gồmVỏ nhôm pin lithium vuông dành cho xe năng lượng mới, Vỏ nhôm pin lithium vuông lưu trữ năng lượng mới, Tấm đậy pin và Vỏ thép không gỉ hình trụ.Chúng tôi phục vụ các ngành như năng lượng điện, năng lượng mới, vận tải đường sắt, sản xuất thiết bị công nghiệp và cơ sở hạ tầng trung tâm dữ liệu. Với thế mạnh cốt lõi là độ dẫn điện cao, khả năng chống ăn mòn mạnh mẽ và khả năng dịch vụ tùy chỉnh, chúng tôi luôn cung cấp các giải pháp hệ thống kết nối điện an toàn, đáng tin cậy, hiệu quả và tiết kiệm năng lượng- cho khách hàng trên toàn thế giới.

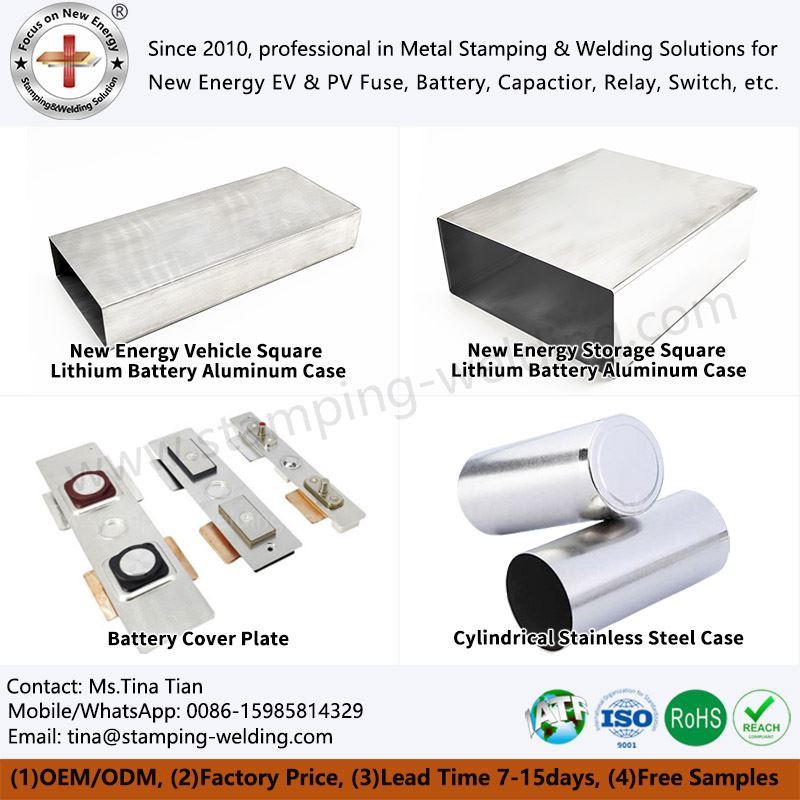

1. Vỏ nhôm pin lithium vuông dành cho xe năng lượng mới































































1.1 Tổng quan về sản phẩm



Vỏ nhôm pin lithium vuông dành cho xe năng lượng mới
Quy trình kéo hợp kim nhôm có độ bền cao- (độ dày 0,8-1,2mm)
Thích hợp cho thiết kế nền tảng điện áp cao 800V
Xếp hạng chống nước IP67/IP69K
Thiết kế cấu trúc dẫn nhiệt làm mát bằng chất lỏng tích hợp



Vỏ nhôm vuông pin lithium lưu trữ năng lượng mới
Hỗ trợ thiết kế mô-đun 24V/48V/120V
Công suất bao gồm 50Ah-314Ah (có thể tùy chỉnh)
Cấu trúc bảo vệ cách nhiệt nhiều lớp
Thích hợp cho phạm vi nhiệt độ rộng từ -30 độ đến 55 độ





























































1.2 Lợi thế cốt lõi



Độ an toàn cao:thiết kế van chống cháy nổ-tích hợp{1}}, tự động giảm áp suất khi áp suất vượt quá giới hạn để tránh nguy cơ nổ.
Khả năng thích ứng mạnh mẽ:Hỗ trợ kích thước tùy chỉnh (độ dày 0,8-3mm, tỷ lệ khung hình linh hoạt), phù hợp với bộ pin xe năng lượng mới và hệ thống lưu trữ năng lượng.
Thân thiện với môi trường và có thể tái chế:Tỷ lệ thu hồi vỏ nhôm vượt quá 90%, phù hợp vớiChứng nhận RoHS/REACH.



1.3 Ma trận lợi thế công nghệ


Kích thước	Xe năng lượng mới	Lưu trữ năng lượng
Hiệu suất an toàn	Châm cứu không bắn được Bảo vệ quá tải	Chứng nhận UL1973 Hệ thống cảnh báo thoát nhiệt
Vòng đời	4000 lần (80% DOD)	6000 lần (80% DOD)
Mật độ năng lượng	160Wh/kg	140Wh/kg
Khả năng sạc nhanh	Khả năng sạc nhanh 3C	Khả năng sạc nhanh 1C
Thiết kế nhẹ	Trọng lượng nhẹ hơn 40% so với vỏ thép	Cấu trúc vây được tối ưu hóa



1.4 Điểm nổi bật của quy trình sản xuất
1. Công nghệ đúc chính xác
Thiết bị vẽ thủy lực 6000 tấn

Kiểm soát độ đồng đều của tường 0,05mm
Độ chính xác uốn CNC ± 0,1mm



2. Quy trình xử lý bề mặt
Anodizing cứng (độ dày màng 15-25μm)
Lớp phủ điện di thân thiện với môi trường (thử nghiệm phun muối > 1000h)
Hệ thống truy tìm mã QR khắc laser



1.5 Kiểu phân khu
Vỏ nhôm phẳng dành cho xe năng lượng mới: độ dày Nhỏ hơn hoặc bằng 2 mm, phù hợp với công nghệ CTP (Cell to Pack), cải thiện mức sử dụng không gian thêm 15%+. - Vỏ nhôm lưu trữ năng lượng rộng và dày: độ dày thành lớn hơn hoặc bằng 2,5 mm, hỗ trợ ô công suất lớn hơn 155Ah-, thích ứng với môi trường nhiệt độ rộng -20 độ ~ 60 độ.

















































































2. Tấm đậy pin





























































2.1 Các thành phần chính
Chất nền và xử lý
Hợp kim nhôm (3003/5052): mật độ 2,7g/cm³, độ bền kéo 180- 240MPa, độ giãn dài Lớn hơn hoặc bằng 12%;
Bịt kín: độ sâu hàn laser 0,5-1,2mm, tốc độ phát hiện rò rỉ khí heli Nhỏ hơn hoặc bằng 5×10⁻¹⁰ Pa·m³/s, điện trở tiếp xúc Nhỏ hơn hoặc bằng 0,3mΩ (IEC 60404).

Cấu trúc an toàn
Áp suất nổ van-chống nổ 0.4- 1.5MPa (độ chính xác có thể điều chỉnh ±5%), khả năng chịu nhiệt độ vòng cách nhiệt -50 độ ~150 độ (UL94 V-0).

Đinh kín: hàn điểm laser + quy trình hàn vòng, độ kín khí 1×10⁻⁹ Pa·m³/s.
Van chống cháy nổ-: công nghệ hàn laze liên tục, kiểm soát chính xác áp suất nổ (1.2- 1.5MPa).
Cực: vật liệu mạ nhôm/đồng niken-, hỗ trợ thiết kế tai nhiều{1}}cực, điện trở trong Nhỏ hơn hoặc bằng 0,5mΩ.


2.2 Điểm mạnh cốt lõi
Hiệu suất an toàn
Thiết kế chống cháy nổ-: Được tích hợp-màng chống cháy nổ-hoặc van giảm áp, khi áp suất bên trong của pin tăng bất thường, áp suất có thể nhanh chóng được giải phóng để tránh nguy cơ nổ.
Quy trình niêm phong: hàn laser, hàn điện trở và công nghệ hàn chính xác khác được sử dụng để đảm bảo kết nối liền mạch giữa vỏ và tấm bìa để tránh rò rỉ chất điện phân.
Bảo vệ cách điện: Thông qua thiết kế tấm nhựa cách điện hoặc lớp phủ cách điện, cell pin được cách ly với môi trường bên ngoài để tránh hiện tượng đoản mạch.



2.3 Thông số kỹ thuật
Kiểm soát điện trở bên trong: Nhỏ hơn hoặc bằng 5mΩ (mức-dẫn đầu ngành), để đảm bảo hiệu suất truyền năng lượng của pin.
Khả năng chống ăn mòn: Thông qua thử nghiệm chấm xanh, thử nghiệm phun muối và thích ứng với môi trường phức tạp.
Chứng nhận bảo vệ môi trường: phù hợp với ROHS, REACH và các tiêu chuẩn quốc tế khác, vật liệu có thể được tái chế.



Loại vật liệu	Kiểm soát thành phần	Ưu điểm đặc điểm	Kịch bản ứng dụng
Hợp kim nhôm (6061-T6)	Si Nhỏ hơn hoặc bằng 0,6%, Mg 0,8-1,2%	nhẹ (mật độ 2,7g/cm³), cường độ 275MPa	Pin điện ô tô
tổng hợp	Hợp kim nhôm + PPO	cách nhiệt + chống va đập (cường độ va đập 25kJ/m2)	Môi trường rung động cao cho dụng cụ điện



2.4 Sản xuất và công nghệ
Công nghệ chủ chốt
Dập: Máy đục lỗ tốc độ cao 80-200T (độ chính xác JIS 1), tuổi thọ khuôn liên tục Lớn hơn hoặc bằng 8 triệu lần, dung sai kích thước ±0,015mm (CPK Lớn hơn hoặc bằng 1,67);
Hàn: Laser sợi quang 3000W (bước sóng 1064nm), tỷ lệ chiều sâu và chiều rộng mối hàn 4:1, tốc độ hàn 120mm/s, năng suất Lớn hơn hoặc bằng 99,8%;
Kiểm tra: Kiểm tra tia X-độ chính xác 0,02 mm (ASTM E94), kiểm tra độ kín khí 0.3- 2.0MPa (rò rỉ Nhỏ hơn hoặc bằng 0,05cc/phút), phạm vi kiểm tra đầy đủ là 100%.



2.5 Điểm nổi bật về mặt kỹ thuật
Sản xuất tự động: thiết bị quay trạm kép, hiệu suất hàn 1,7 giây/cái, năng suất Lớn hơn hoặc bằng 99,5%.
Xác minh độ tin cậy: chống nước IP67, kiểm tra phun muối (500h không ăn mòn), kiểm tra độ rung (20Hz ~ 2000Hz).
















































































3. Vỏ thép không gỉ hình trụ































































3.1 Đặc tính sản phẩm
Hiệu suất vật liệu:thép không gỉ 304/316, độ bền kéo Lớn hơn hoặc bằng 520MPa, khả năng chịu nén lên tới 500kg/cm2.
Thiết kế cấu trúc: Có van an toàn chống cháy nổ-, hỗ trợ 18650/21700/26650 và các mẫu tiêu chuẩn hóa khác, phù hợp với dây chuyền sản xuất tự động.

3.2 Thiết kế kết cấu chính xác
Dung sai độ dày thành ± 0,05mm, sai số độ tròn Nhỏ hơn hoặc bằng 0,1mm, dung sai chiều dài ± 0,15mm (theo loại GB/T1804-m)
Hỗ trợ tùy chỉnh không{0}}theo tiêu chuẩn: đường kính Φ10-2000mm, chiều dài L Nhỏ hơn hoặc bằng 6m, có mặt bích/ren/rãnh hàn và các cấu trúc đặc biệt khác



3.3 Thông số kỹ thuật và ưu điểm về hiệu suất



Hệ thống vật liệu

Loại vật liệu	Kiểm soát thành phần	Ưu điểm đặc điểm	Kịch bản ứng dụng
SUS304	Cr Lớn hơn hoặc bằng 18%, Ni Lớn hơn hoặc bằng 8%	Chống ăn mòn (thử nghiệm phun muối 1000h không rỉ sét)	Môi trường công nghiệp thông thường
SUS316L	Mo Lớn hơn hoặc bằng 2%, thiết kế ít carbon	Chống ăn mòn ion clorua (áp dụng cho môi trường nước biển)	Thiết bị hàng hải, thùng chứa hóa chất
SUS444	Điều trị ổn định Ti	Chống oxy hóa ở nhiệt độ cao (Nhỏ hơn hoặc bằng 600 độ)	Nồi hơi, cảm biến nhiệt độ cao



3.4 Tham số quy trình
Độ chính xác của tiêu đề nguội: độ đồng trục Nhỏ hơn hoặc bằng 0,02mm (phát hiện ba tọa độ)
Hàn laser: độ sâu xuyên thấu 0,8-1,2mm, chiều rộng mối hàn 0,3-0,5mm (có sơ đồ phân bổ năng lượng)
Xử lý bề mặt: lớp mạ niken dày 5-8μm (kiểm tra độ bám dính cấp 0)

3.5 Ưu điểm của ứng dụng
Tính nhất quán cao: quá trình cuộn dây đã hoàn thiện, độ chính xác cắt lát cực là ± 5μm và tuổi thọ của pin là hơn 2000 lần.
Tản nhiệt tốt: diện tích bề mặt của cấu trúc hình trụ lớn và hiệu suất tản nhiệt của GÓI cao hơn 20% so với pin vuông.
Thích ứng với kịch bản: Thích hợp cho các dụng cụ điện (xả 30C), máy bay không người lái (tốc độ cao), bộ lưu trữ năng lượng gia đình (tuổi thọ cao).


Kiểu	Lợi thế cốt lõi	Ứng dụng điển hình
Vỏ nhôm vuông	Nhẹ, mật độ năng lượng cao	Xe năng lượng mới, trạm lưu trữ năng lượng
Vỏ thép không gỉ hình trụ	Bảo mật cao, tiêu chuẩn hóa và bảo trì dễ dàng	Dụng cụ điện, thiết bị điện tử tiêu dùng và nguồn điện dự phòng
Vỏ nhôm để lưu trữ năng lượng	Phạm vi nhiệt độ rộng, công suất lớn, tuổi thọ cao	Lưu trữ năng lượng công nghiệp và thương mại, lưu trữ năng lượng hộ gia đình















1. Sức mạnh tập thể hóa: nền tảng công nghiệp ổn định
Vốn và năng lực sản xuất: Với vốn đăng ký 120 triệu nhân dân tệ, công ty đã đặt cơ sở sản xuất hiện đại ở Hạ Môn và Ninh Ba, với tổng công suất sản xuất hàng năm là 8.000 tấn bộ phận kim loại (tỷ lệ sử dụng thiết bị là 92%) và có thể thực hiện các đơn đặt hàng cho 100.000 đầu nối quang điện và 500.000 miếng lõi rơle cùng một lúc.

2. Dịch vụ toàn cầu: mạng lưới phản hồi không cần thời gian
Bố trí địa phương hóa: Thiết lập bốn chi nhánh khu vực ở Tây Ban Nha (Châu Âu), Iran (Trung Đông), Ấn Độ/Malaysia (Đông Nam Á) và Nhật Bản (Đông Bắc Á).

3. Gen kỹ thuật: từ khả năng cắt giảm chi phí của người dẫn đầu
Nền tảng nhóm: 60% thành viên nhóm kỹ thuật cốt lõi đến từ Hạ Môn Hongfa (rơle đầu tiên trên thế giới), với kinh nghiệm trung bình trong ngành là 28 năm và đã tối ưu hóa cấu trúc dao tiếp xúc cho ABB, giảm chi phí 12% trong khi vẫn duy trì sức mạnh.

4. Đảm bảo chất lượng: cam kết đảm bảo về tiêu chuẩn phân loại ô tô-
Kiểm soát quá trình:
Robot hàn CPK Lớn hơn hoặc bằng 1,67 (có báo cáo chất lượng quý 3 năm 2024)
Phát hiện khuyết tật mối hàn 100% (kiểm tra kép UT MT, lên tới GB/T 11345 cấp II).



5. Chứng thực chứng nhận
Công ty đã thông qua nhiều chứng nhận hệ thống chất lượng khác nhau: ISO9001-2015, IATF16949, ROHS, REACH, v.v.
