Pin lưu trữ 314Ah và gói



Xiamen Apollo tập trung vào nghiên cứu, phát triển và sản xuất pin lưu trữ 314Ah và gói . Các dòng sản phẩm cốt lõi của chúng tôi bao gồmPin lưu trữ năng lượng thương hiệu lâu dài, gói lưu trữ năng lượng, bể chứa năng lượng công nghiệp và thương mại và bể chứa phân tán{{0 đưa

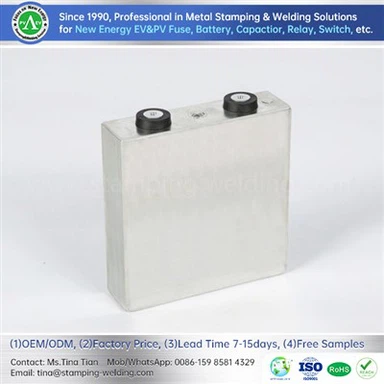

1. Pin lưu trữ năng lượng thương hiệu lâu dài





























































Là một sản phẩm nâng cấp lặp đi lặp là 280Ah, tế bào lưu trữ năng lượng 314Ah đạt được công suất tăng 12% theo kích thước tiêu chuẩn là 71173, là sự cân bằng tốt nhất giữa chi phí và hiệu suất của hệ thống lưu trữ năng lượng hiện tại . Tiêu chuẩn quốc gia GB/T 36276 cho "chia sẻ", và đã trở thành lựa chọn chính cho việc lưu trữ năng lượng dài hạn, phân phối và lưu trữ năng lượng mặt trời, và lưu trữ năng lượng chia sẻ trong hơn 4 giờ .}}}}}}}}}}}}}}}



1.1 Ưu điểm tài liệu và hiệu suất
Vật liệu catốt: Phosphate sắt lithium quy mô nano (LFP), công suất gram lớn hơn hoặc bằng 155mAh/g, mật độ nén 2 . 4g/cm³, tuổi thọ chu kỳ lớn hơn hoặc bằng 8000 lần (80% DoD, 25 độ).
Công nghệ cực dương: hỗn hợp silicon-carbon nhân tạo (điều trị trước khi dùng), hiệu ứng đầu tiên lớn hơn hoặc bằng 95%và tốc độ giữ công suất nhiệt độ thấp của -30 độ lớn hơn hoặc bằng 80%.
Dấu phân tách và điện giải: Dấu tách lớp gốm tổng hợp 12μm (cường độ kéo lớn hơn hoặc bằng 2000 kgf/cm²), điện phân nhiệt độ rộng tùy chỉnh (-40 ~ 70 độ) .



Các chỉ số kỹ thuật cốt lõi


Kích thước	Thông số kỹ thuật	Lợi thế so sánh ngành công nghiệp
Mật độ năng lượng	179.4-180 wh/kg	8-12% cao hơn 280Ah
Cuộc sống chu kỳ	10000-15000 lần (70% soh)	Công nghiệp trung bình 8000 lần
Hiệu quả năng lượng	Lớn hơn hoặc bằng 96% (dc/dc)	Trình độ hàng đầu trong ngành
Chứng nhận bảo mật	UL9540A, UN38.3, IEC62619	Bao gồm quyền truy cập thị trường chính thống toàn cầu
Ổn định nhiệt	Nhiệt độ chạy chạy nhiệt lớn hơn hoặc bằng 800 độ	cao hơn 300 độ so với lithium ternary

















































































1.2 Quy trình sản xuất
Sản xuất mảnh điện cực:Hệ thống xung hai mũi (kiểm soát độ nhớt ± 5%), lớp phủ hai mặt (độ lệch mật độ Areal<1.2%), rolling thickness tolerance ± 1.5μm.
Quy trình lắp ráp:Máy cuộn dây tự động (độ chính xác căn chỉnh ± 0 . 05mm), hàn laser (Lực kéo khớp hàn lớn hơn hoặc bằng 200N), chân không phun chất lỏng nhỏ hơn hoặc bằng 10Pa.

Sự hình thành & sắp xếp:
Sự hình thành nhiều giai đoạn (SOC 20%~ 100%, 48 giờ)
Phân loại kênh đầy đủ (<1% Capacity Difference, <5mV Voltage Difference)


Giảm chi phí BOM:
Giảm 50% số lượng tế bào (so với 280Ah)
Điểm kết nối ít hơn 47% và hiệu quả lắp ráp cao hơn 30%

Tối ưu hóa chi phí O & M:
Thiết kế 5 MWH một cabin, giảm 50% điểm giám sát
Giảm 15% mất năng lượng trong hệ thống làm mát chất lỏng (với sơ đồ mô phỏng nhiệt)
Kích thước tương thích: Nó chia sẻ dây chuyền sản xuất với 280Ah và hỗ trợ chuyển đổi nhanh
Quản lý thông minh: Công nghệ cân bằng miền toàn thời gian (thời gian cân bằng được rút ngắn 80%), hỗ trợ sạc nhanh 1c



1.3 Kịch bản ứng dụng
Lưu trữ năng lượng của các trạm năng lượng mới:Thích hợp cho các hệ thống lưu trữ năng lượng quang điện và gió, cải thiện tốc độ sử dụng của năng lượng tái tạo và ổn định hoạt động của lưới điện .

Lưu trữ năng lượng công nghiệp:Nó phù hợp cho các hệ thống lưu trữ năng lượng công nghiệp và công nghiệp và công nghiệp để giảm chi phí điện và cải thiện hiệu quả năng lượng .

Nguồn dự phòng trung tâm dữ liệu:Thay thế pin axit-chì truyền thống, cải thiện độ tin cậy của nguồn cung cấp điện và hỗ trợ các hệ thống cung cấp năng lượng không rõ ràng (UPS) .



2. Gói lưu trữ năng lượng



























































2.1 Thiết kế cấu trúc và bảo vệ
Vật liệu hộp:6063- hợp kim nhôm T5khung (độ dày 3 mm) + shell PC chống cháy (UL94 V -0), bảo vệ IP65, địa chấn cấp IEC 60068-2-6 5 grms .}
Hệ thống quản lý nhiệt:
Phiên bản làm mát bằng chất lỏng: Thiết kế thay đổi tấm, tốc độ dòng 6L/phút, chênh lệch nhiệt độ nhỏ hơn hoặc bằng 2 độ
Phiên bản làm mát không khí: Quạt ly tâm × 2, công suất tản nhiệt lớn hơn hoặc bằng 500W
Tính chất điện:
Điện áp danh nghĩa: 51,2V (cấu hình 16S)
Xả liên tục: 1C (Đỉnh 3C/10s)
Hiệu suất năng lượng của hệ thống: lớn hơn hoặc bằng 95% (điện tích và xả tổng thể)

2.2 Công nghệ cốt lõi
Công nghệ di động
Hệ thống vật liệu: Lithium Iron Phosphate (LFP) là trụ cột, hỗ trợ công suất cực lớn 314Ah (mật độ năng lượng tăng 12% so với 280Ah) và tuổi thọ vượt quá 12, 000 lần (2 chu kỳ mỗi ngày có thể được sử dụng trong 15 năm)
Đột phá quá trình: Công nghệ tổng hợp nhiệt Flying Stack (Năng lượng tổ ong) làm giảm thiệt hại của mảnh điện cực, điện trở bên trong nhỏ hơn hoặc bằng 0 . 3MΩ và quá trình tích hợp đa quy trình (tải tự động AGV và tải xuống + theo dõi sản lượng.

2.3 Tích hợp hệ thống
Thiết kế mô-đun: Gói tiêu chuẩn 1P52S (52 chuỗi và 1 song song), hỗ trợ chế độ kép làm mát bằng chất lỏng/làm mát bằng không khí, công suất tủ đơn của 50- 200 kWh, bao gồm một khu vực có diện tích<2㎡ (such as watt power Longpack).
Kiểm soát thông minh:
Kiến trúc ba lớp BMS (BMU/BCU/BAU) theo dõi điện áp (độ chính xác ± 1MV) và nhiệt độ (± 0. 1 độ) trong thời gian thực và hỗ trợ cân bằng tế bào (điện áp bỏ học nhỏ hơn hoặc bằng 5mV).
Hệ thống quản lý năng lượng EMS, Thuật toán Nhà máy điện ảo (VPP) tích hợp< 200ms), and increases revenue by 30%.

2.4 Quản lý nhiệt & An toàn
Sơ đồ kiểm soát nhiệt độ: Làm mát chất lỏng (chênh lệch nhiệt độ nhỏ hơn hoặc bằng 3 độ) là dòng chính, hiệu quả của hệ thống là 89% (làm mát không khí là 80%) và nó hỗ trợ phạm vi nhiệt độ rộng của -10

Bảo vệ bảo mật năm cấp:
(1) Thiết kế cách nhiệt hai của pin pin (chịu được điện áp 5000V)
(2) Cầu chì thông minh (phản ứng quá dòng<10ms)
(3) Gói phòng cháy chữa cháy perfluorohexanone (thời gian phản hồi<5s)
(4) Cấu trúc EOD định hướng (giải phóng áp suất nhỏ hơn hoặc bằng 0,5MPa)
(5) Cảnh báo sớm kỹ thuật số (chính xác dự đoán SOH ± 2%)

2.6 Sản xuất và kiểm soát chất lượng
Cấu hình đường dây sản xuất: Đường xếp chồng mô -đun tự động (thời gian chu kỳ nhỏ hơn hoặc bằng 120 giây/PC), độ sâu thâm nhập hàn laser lớn hơn hoặc bằng 0 . 8 mm, tốc độ phát hiện rò rỉ helium <0,3cc/phút.
Tiêu chuẩn kiểm tra:
Kiểm tra EOL: Bảo vệ quá tải/bảo vệ quá mức 100% kích hoạt xác minh
Kiểm tra môi trường: -40 độ ~ 85 độ 72h chu kỳ nhiệt độ, Xác minh chống thấm IP67 (độ sâu nước 1M 30 phút)

2.7 Giải pháp dựa trên kịch bản
Nhà máy/Công viên (Trọng tài cao điểm đến Valley)
Cấu hình: Gói làm mát bằng chất lỏng 250kW/500kWh × 4 (tổng số 2MWH)
Doanh thu: Một nhà máy ở Jiangsu có thu nhập hàng năm là 650, 000 Yuan từ cạo râu cao điểm và thung lũng (chênh lệch giá 0,7 nhân dân tệ/kWh, 2 chu kỳ mỗi ngày)
Công nghệ: Thuật toán dự đoán giá điện động (lỗi<5%), support load flexible adjustment (±15% power response)

Trung tâm dữ liệu (nguồn dự phòng + Cạo đỉnh)
Giải pháp: Gói mô -đun 1MW/2MWH (n +1 dự phòng)
Ưu điểm: Chuyển đổi mili giây (gián đoạn điện chính → sức mạnh dự phòng<20ms), support 2 hours black start (TIA-942 Tier III satisfied)
Ví dụ: Hóa đơn tiền điện hàng năm của Trung tâm Điện toán Đám mây giảm 18%và chu kỳ thay thế pin UPS được kéo dài thêm 3 năm

Tích hợp lưu trữ quang học và sạc (tiêu thụ năng lượng xanh)
Cấu hình: Gói 500kW/1MWH + 120 KW Sạc Pile × 10
Chức năng: Sạc ưu tiên PV (tỷ lệ tiêu thụ lớn hơn hoặc bằng 95%), bổ sung giá điện thung lũng, hỗ trợ V2G (sạc hai chiều và xả)
Dữ liệu: Thu nhập toàn diện hàng năm của trạm sạc ở Thâm Quyến tăng 40% (trợ cấp phản ứng phía cao cấp cao cấp + trợ cấp phản ứng theo yêu cầu)



3. bể chứa năng lượng công nghiệp và thương mại





























































3.1 Tính năng sản phẩm
Cấu hình linh hoạt: Container tiêu chuẩn 20/40ft, dung lượng 0 . 5MWH ~ 5MWH, hỗ trợ khớp nối AC/DC.
Thiết kế bảo vệ cao:
Bảo vệ hỏa hoạn: Thiết bị chữa cháy bằng aerosol ở cấp độ gói, giới hạn chống cháy hộp lớn hơn hoặc bằng 1H (GB/T 9978.1)
Bảo vệ vụ nổ: Van thông hơi với thông gió áp suất dương (được chứng nhận ATEX ZONE 2)
O & M thông minh:
Nền tảng giám sát từ xa (hỗ trợ truy cập web/ứng dụng)
Lỗi dự đoán về sức khỏe (SOH)<3%



3.2 Tham số cốt lõi
Điện áp hệ thống: 800V ~ 1500V (tương thích với bộ biến tần chính)
Hiệu suất điện tích/xả: lớn hơn hoặc bằng 92% (phía AC)
Giao diện giao tiếp: RS -485/can/ethernet (thiết kế dự phòng gấp đôi)



3.3 Công nghệ cốt lõi
Kiểm soát nhiệt độ cực cao: Hoạt động hiệu quả trong tất cả các phạm vi nhiệt độ
Công nghệ làm mát không hỗ trợ: Kiểm soát nhiệt độ đầy đủ ban đầu của ngành (-20 độ ~ 55 độ), từ bỏ việc làm mát/điều hòa không khí chất lỏng và giảm chi phí của các nguồn phụ trợ từ phụ
Nâng cấp làm mát chất lỏng: Kiểm soát nhiệt độ chính xác ± 1,5 độ (mức mô-đun)/±2,5 độ (mức tủ), tốc độ phản ứng nhiệt nhanh hơn 3 lần (S³-Estore)



Phân cấp	Thực hiện kỹ thuật	Tiêu chuẩn kiểm tra
Cấp tế bào	Công nghệ lá chắn lõi vật liệu lithium phosphate (Runaway nhiệt không lan rộng)	UL 1642 (đâm kim không có ngọn lửa mở)
Mức mô -đun	Cầu chì phá vỡ phòng cháy chữa cháy (perfluorohexanone aerosol)	IEC 62619 (Kiểm tra quá mức đã qua)
Cấp hệ thống	Van thông hơi hàng đầu Bảo vệ IP67 (chống thấm nước và chống bụi)	UN38.3 (rung/sốc không rò rỉ)
Millisecond thông minh	Cảnh báo chạy trốn nhiệt (Thuật toán AI)	Liên kết lửa đa cấp GB/T 36276 (Phản ứng lửa nhỏ hơn hoặc bằng 10s)
Cấp môi trường	KIỂM TRA XUÂN SALT 1000H (C4 Chống ăn mòn) Thiết kế địa chấn (rung ngẫu nhiên 20- 2000 Hzz)	IEC 60068-2 (Chứng nhận môi trường công nghiệp)



3.4 Sức mạnh sản xuất
Quy mô hội thảo: 100, 000- Hội thảo lắp ráp không có bụi, với công suất sản xuất hàng năm là 10GWH .
Quy trình tích hợp:
Khung địa chấn: 8 chứng nhận cường độ địa chấn
Quản lý khai thác: Hệ thống dây máy robot (lỗi ± 2 mm)



4. bể chứa phân phối



























































4.1 Ưu điểm sản phẩm
Thiết kế mô-đun: Một công suất tủ duy nhất là 50kWh ~ 500kWh, cài đặt treo tường/dọc, bao gồm một khu vực của<1㎡.
Phản nhiệt hiệu quả: Thiết kế ống dẫn khí độc lập (NACA Deflector Máng), nhiễu <65db (@1m) .
Tương tác lưới:
Chuyển mạch trên lưới và ngoài lưới liền mạch (<20ms)
Chức năng bù công suất phản ứng (có thể điều chỉnh ± 0,9 PF)



4.2 Thông số kỹ thuật
Phạm vi điện áp đầu vào: 380VAC ± 15%
Number of cycles: >6000 (70% DoD)
Mức độ bảo vệ: IP55 (ngoài trời) / IP31 (trong nhà)


Kích thước	Tham số điển hình	Điểm chuẩn công nghiệp
Thông số kỹ thuật năng lực	10.24kwh ~ 512kWh (hỗ trợ 50 đơn vị song song)	Bao gồm tất cả các kịch bản từ dân cư đến công nghiệp và thương mại
Cuộc sống chu kỳ	Lớn hơn hoặc bằng 6000 lần (DOD 80%, pin lithium sắt phosphate)	Trung bình ngành là 5000 lần
Hiệu quả	Hiệu suất điện tích và xả lớn hơn hoặc bằng 95% (hệ thống làm mát chất lỏng)	Hệ thống làm mát không khí ít hơn hoặc bằng 92%
Lớp bảo vệ	IP65 (Loại ngoài trời) / IP55 (loại trong nhà)	đáp ứng hoạt động mọi thời tiết
Tốc độ phản hồi	Điều chỉnh công suất cấp mili giây (hỗ trợ đáp ứng phía nhu cầu lưới)	Tốt hơn tiêu chuẩn công nghiệp 100ms
Thiết kế an toàn	Bảo vệ ngắn mạch cấp độ mili giây + Cảnh báo chạy bộ nhiệt AI (tốc độ tăng nhiệt độ lớn hơn hoặc bằng 5 độ /phút kích hoạt phòng chống cháy hoạt động)	Đã thông qua Chứng nhận UN38.3, IEC 62619



4.3 Kiểm soát chất lượng sản xuất
Kiểm tra điện: Thử nghiệm xả điện toàn bộ 100% (trong 4 giờ)
Xác thực:
Trong nước: Chứng nhận CQC, GB/T 36276
Quốc tế: UL 9540, CE EMC/LVD



4.4 Kịch bản ứng dụng
Lưu trữ năng lượng công nghiệp và thương mại (giảm chi phí + Mục tiêu kép carbon thấp)
Giải pháp: Tủ lưu trữ năng lượng phân tán làm mát bằng chất lỏng 1MW/2MWH, sạc thung lũng (0 . 6 nhân dân tệ/kWh) → phóng điện cực đại (1,2 nhân dân tệ/kWh), với mức tiêu thụ quang điện, để đạt được giảm 30% giá điện toàn diện.



Trạm cơ sở truyền thông (độ tin cậy + kinh tế)
Giải pháp: -48 V Hệ thống lưu trữ năng lượng phân tán, Mains + Photovoltaic + Năng lượng lưu trữ Ba nguồn bổ sung, hỗ trợ 10ms và chuyển mạch ngoài lưới, thời gian sao lưu lớn hơn hoặc bằng 8 giờ .}}}}}}}}}}}}}}
Ưu điểm: Thung lũng và thu nhập của thung lũng + Bảo hành khẩn cấp (tỷ lệ phá vỡ trạm bằng không trong mùa bão), và chi phí hoạt động và bảo trì hàng năm của một trạm duy nhất giảm 40%.}



Khu vực trạm phân phối (chất lượng điện + cải thiện tiêu dùng)
Giải pháp: Một tủ đông lỏng thông minh 100kW/213KWH (như dự án SHAANXI của lưới trạng thái) được triển khai ở phía điện áp thấp để giải quyết các vấn đề về điện áp đảo ngược PV vượt quá giới hạn và mất cân bằng ba pha .}




Tại sao chọn chúng tôi?



1. Sức mạnh nhóm: Một nền tảng vững chắc cho hợp tác
Quỹ và năng lực sản xuất: Vốn đã đăng ký là 120 triệu nhân dân tệ, 3 cơ sở sản xuất chính (Xiamen/Ningbo), tổng công suất sản xuất hàng năm là 8, 000 tấn các bộ phận kim loại, tỷ lệ sử dụng thiết bị là 92%, đảm bảo phân phối ổn định 100, 000+
Trọng tâm của ngành: Nuôi dưỡng năng lượng mới (doanh thu hàng năm là 120 triệu, chiếm 60%), điện điện áp thấp (doanh thu hàng năm là 80 triệu, chiếm 40%), tỷ lệ mua lại của khách hàng là 85%



2. Rào cản kỹ thuật: Khả năng giảm chi phí từ người lãnh đạo
Gen nhóm: Xương sống cốt lõi đến từ Xiamen Hongfa (rơle số một của thế giới), với 30 năm kinh nghiệm trong ngành điện và "Thư viện giải pháp giảm chi phí" ban đầu (như giảm trọng lượng dao tiếp xúc 15% trong khi duy trì sức mạnh, với báo cáo DFMEA được đính kèm)
Bảo hiểm toàn bộ quá trình (7 quy trình lõi + 3 Công nghệ linh hoạt):
▶ Quá trình hình thành: tiêu đề lạnh (tiếp xúc bằng bạc ± 0,01mm), dập (độ phẳng của thanh cái nhỏ hơn hoặc bằng 0,05mm), kéo dài (tỷ lệ độ sâu pin lithium trên đường kính 3: 1)
▶ Quá trình kết nối: Hàn laser (độ sâu nóng chảy 0.8-2 mm), hàn điện trở (cường độ hàn lõi rơle lớn hơn hoặc bằng 80MPa), hàn khuếch tán chân không (các bộ phận chính xác không oxy hóa)
▶ Xử lý bề mặt: mạ bạc 3μm (tính đồng nhất ± 10%), mạ vàng 0,8μm (xịt muối 72H), hỗ trợ tùy chỉnh ROHS/không có halogen
▶ Sản xuất linh hoạt: Quá trình cắt laser/CNC, các lô nhỏ từ 50 mảnh trở lên mà không cần mở khuôn và chi phí chứng minh thấp hơn 70% so với mở khuôn truyền thống



3. Đảm bảo chất lượng: Cam kết trấn an đối với các tiêu chuẩn cấp ô tô
Kiểm soát quá trình:
Robot hàn CPK lớn hơn hoặc bằng 1,67 (với báo cáo chất lượng 2024 Q3)
Phát hiện lỗ hổng 100% (kiểm tra đôi UT MT, lên đến GB/T 11345 Cấp II) .



4. Chứng nhận chứng nhận
Công ty đã thông qua các chứng nhận hệ thống chất lượng khác nhau: ISO 9001-2015, IATF16949, ROHS, Reach, ETC .
