Thanh cái linh hoạt

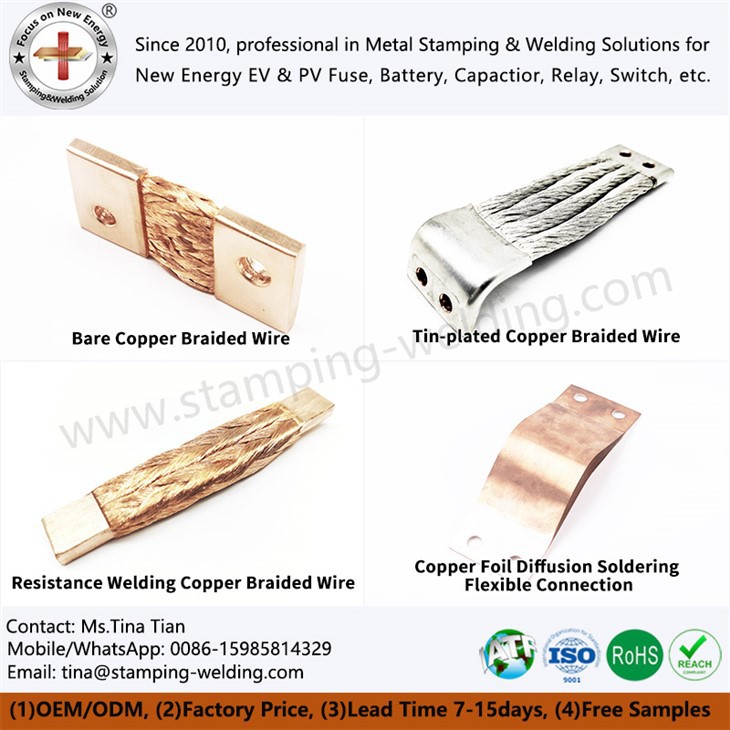

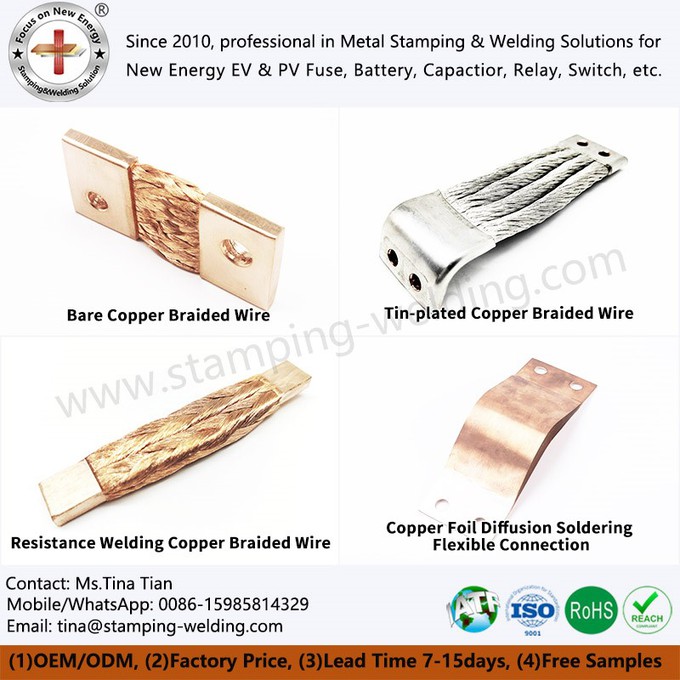

Công ty chúng tôi tập trung vào nghiên cứu, phát triển và sản xuất Thanh cái linh hoạt, bao gồm bốn dòng:Dây bện bằng đồng trần, Dây bện đồng mạ thiếc -, Dây bện đồng hàn điện trở và Hàn khuếch tán lá đồng Kết nối linh hoạt, đáp ứng nhu cầu của nhiều lĩnh vực như điện, năng lượng mới và thiết bị công nghiệp. Thanh cái bằng đồng lấy độ dẫn điện cao, khả năng chống ăn mòn và các dịch vụ tùy chỉnh làm ưu điểm cốt lõi để cung cấp cho khách hàng các giải pháp kết nối điện đáng tin cậy.

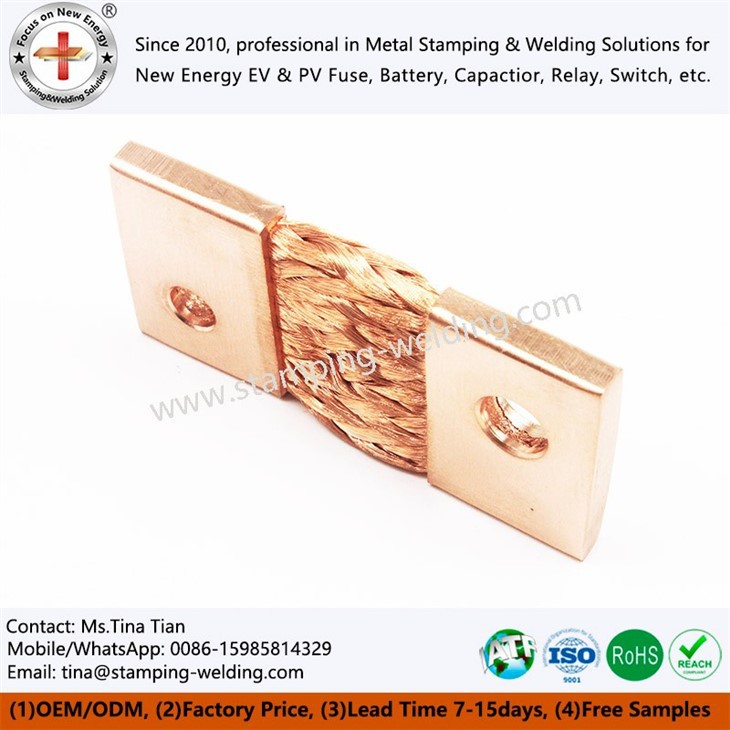

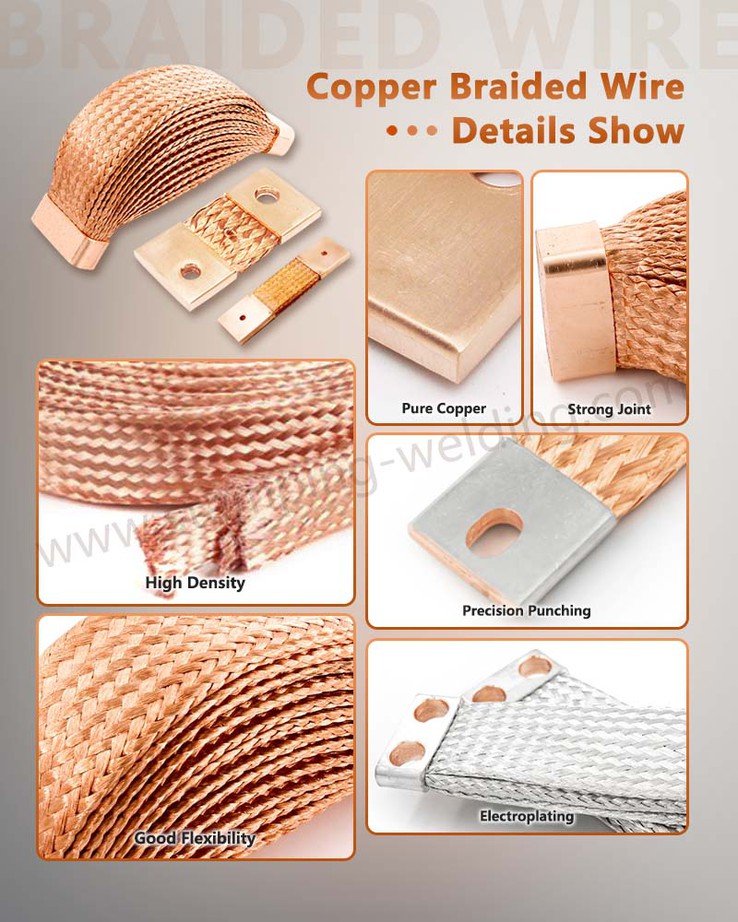

1. Dây bện bằng đồng trần





























































1.1 Ưu điểm và đặc tính của vật liệu
Chất liệu: độ tinh khiết caoLá đồng T2Y2 (độ dẫn lớn hơn hoặc bằng 98%), bề mặt mạ niken/thiếc, chống oxy hóa và ăn mòn.
Cấu trúc: lá đồng nhiều lớp + hàn khuếch tán điện trở, dập chính xác lỗ đầu cuối (dung sai ±0,1 mm), hỗ trợ cố định bu-lông M6-M12.
Phương pháp cách nhiệt: ống co nhiệt tùy chọn (chịu nhiệt độ 125 độ) hoặc ống bọc silicon (chịu nhiệt độ 200 độ), chịu được nhiệt độ cao và lão hóa hơn PVC truyền thống.



1.2 Thông số kỹ thuật

-Diện tích mặt cắt ngang: 10-300mm²｜khả năng mang dòng điện: 200A-3000A｜điện trở suất: Nhỏ hơn hoặc bằng 0,022μΩ·m
1.2.1 Độ dẫn điện của lỗ cực:áp dụng quy trình mạ niken tổng thể (độ dày lớp niken 3μm), điện trở tiếp xúc lỗ đầu cuối<0.05mΩ (industry standard 0.1mΩ), supports 400A continuous high current.
1.2.2 Chứng nhận UL 2251-2024:đã vượt qua thử nghiệm phun muối ở lỗ đầu cuối (96 giờ không bị ăn mòn), chỉ số điện trở theo dõi lớp cách nhiệt CTI> 600 (đạt cấp chống cháy FV-0).
1.2.3 Thích ứng mô-đun:Khoảng cách các lỗ đầu cuối tương thích với tiêu chuẩn ISO 8536-2 (độ chính xác ± 0,1 mm), hỗ trợ cắm-và chạy

















































































Lợi thế thế hệ so với các kết nối phức tạp truyền thống (thanh cái/cáp đồng)



Điểm đau của kịch bản	Lỗi kết nối cứng	Giá trị gián đoạn thanh cái kết nối linh hoạt
Mệt mỏi do rung động (mở rộng tế bào)	Nồng độ ứng suất thanh cái đồng cứng (tuổi thọ<5 years)	Lá đồng siêu mỏng 0,1 mm + cấu trúc linh hoạt (100.000 lần uốn mà không bị gãy)
Hiệu suất lắp ráp (hàn thủ công)	Mỗi kết nối mất 2 phút (cần-hàn trước)	Lỗ đầu cuối + kết nối trực tiếp bằng bu lông (lắp một lỗ 15 giây)
Điều chỉnh không gian (bố cục có hình dạng đặc biệt)	Hard busbar requires customized bending (mold fee >50,000)	Kết nối mềm được định hình sẵn + lỗ đầu cuối tiêu chuẩn (tương thích với 90% nền xe)



1.3 Quy trình sản xuất
Rạch lá đồng đỏ → hàn khuếch tán điện trở → đục lỗ đầu cuối → mạ điện → xử lý cách điện → kiểm tra chất lượng → đóng gói và vận chuyển.



1.4 Kịch bản ứng dụng
Bộ pin năng lượng mới, tủ điện UPS, tủ công tắc nguồn.
Giá trị kịch bản: giải quyết ba kịch bản lỗi tần số cao-

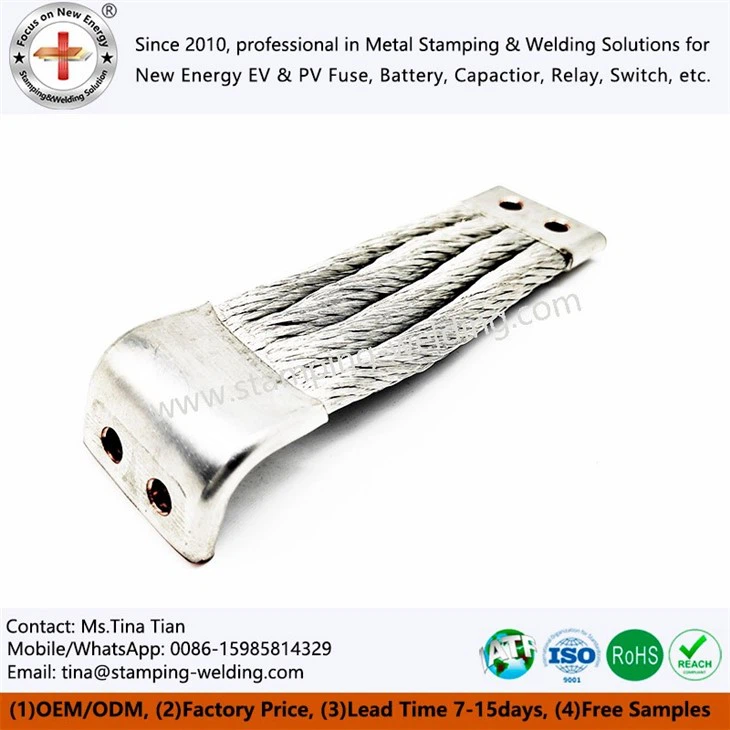

2. Dây bện đồng mạ thiếc-





























































2.1 Ưu điểm và đặc tính của vật liệu
Vật liệu:Dây đồng bện siêu mịn-không chứa oxy{2}} 0,1mm, bề mặt đóng hộp (độ dày Lớn hơn hoặc bằng 5μm), khả năng chống oxy hóa mạnh và cải thiện 20% độ ổn định dẫn điện.
Tính linh hoạt: uốn cong 360 độ mà không bị biến dạng, hiệu suất địa chấn tốt hơn thanh cái đồng.
Phương pháp cách nhiệt: đúc silicon (bảo vệ IP67) hoặc bọc ống bện, so với cách nhiệt PVC, chịu dầu, chịu nhiệt độ- cao và thấp (-50 độ ~ 200 độ).





2.2 Thông số kỹ thuật

Đường kính dây: 10-50mm｜Khả năng mang dòng: 100A-1500A｜Điện trở suất: Nhỏ hơn hoặc bằng 0,023μΩ·m

So sánh các ưu điểm cốt lõi của lá đồng-mạ niken/thanh cái cứng



Kịch bản thất bại	Kết nối linh hoạt lá đồng mạ niken-	Dây bện mạ thiếc kết nối linh hoạt
Rung tần số-cao (rung động động cơ)	Tách lá (50.000 lần nghỉ)	Khóa chéo dây bện-(500.000 lần mà không bị đứt sợi)
Ăn mòn ướt và nóng (điều kiện ven biển)	Ăn mòn vi xốp của lớp niken (72h trong phun muối)	Bảo vệ dày đặc lớp thiếc (192h trong phun muối)
Tăng nhiệt độ hiện tại cao (sạc nhanh 3C)	Điện trở tiếp xúc 0,1mΩ (nhiệt độ tăng 8 độ)	Cấu trúc bện có độ dẫn điện tiếp xúc đa-(điện trở 0,06mΩ, nhiệt độ tăng 4 độ )



Mật độ bện:Cấu trúc dây 16 sợi × 7(Tùy chỉnh OEM được chào đón),-dung sai diện tích mặt cắt ngang ±1%, công suất hiện tại 450A/mm2 (tiêu chuẩn quốc gia 300A/mm2) và-báo cáo kiểm tra mức tăng nhiệt độ của bên thứ ba (với dữ liệu đo được gói pin CTP) được cung cấp.
Độ bám dính mạ thiếc:Tiêu chuẩn ASTM B577-2024 được triển khai, lớp thiếc không bị rơi ra trong thử nghiệm bong tróc và cung cấp sơ đồ kim loại giao diện dưới kính hiển vi.
Chứng nhận mỏi động (nếu cần):Vượt qua bài kiểm tra độ rung ISO 6469-3 (an toàn xe điện) và tỷ lệ đứt dây bện nhỏ hơn 0,5% sau 500.000 chu kỳ (trung bình trong ngành là 2%).



2.3 Quy trình sản xuất
Bện dây đồng → Tinning → Uốn đầu cuối → Bao bì cách nhiệt → Thử nghiệm phun muối → Kiểm tra thành phẩm.

Kịch bản ứng dụng

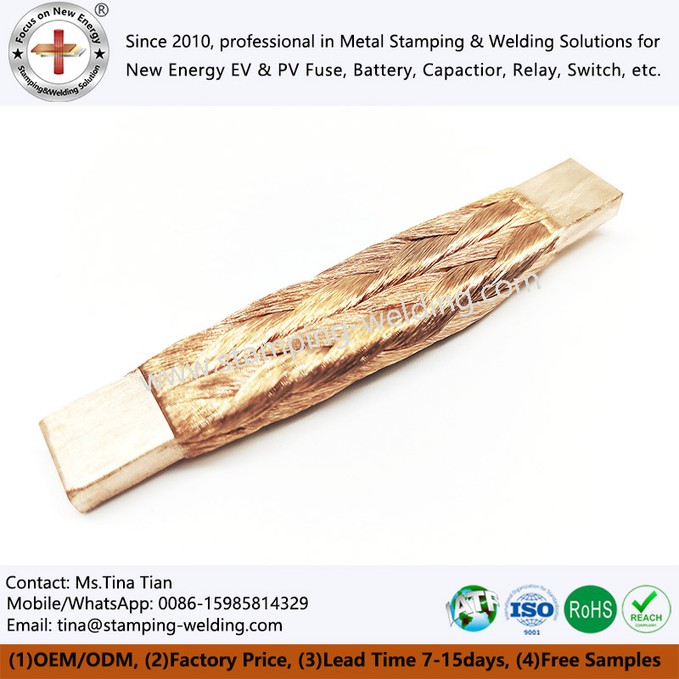

3. Dây bện đồng hàn điện trở





























































3.1 Ưu điểm và đặc tính của vật liệu
Chất liệu: băng bện bằng đồng-có độ tinh khiết cao (hàm lượng đồng Lớn hơn hoặc bằng 99,9%), đầu vuông (vật liệu nhôm/đồng) được ép nguội-, điện trở tiếp xúc thấp.
Cấu trúc: Thiết kế phẳng, tiết kiệm không gian lắp đặt, hiệu suất tản nhiệt cao hơn 30% so với dây tròn.
Phương pháp cách nhiệt: ống co nhiệt hai lớp (cấp chống cháy UL V0) hoặc bầu nhựa epoxy, có khả năng chống mài mòn và chống hồ quang-cao hơn ống bọc truyền thống.

3.2 Thông số kỹ thuật
Diện tích mặt cắt ngang: 25-200mm²｜Khả năng mang dòng: 500A-2500A｜Mức điện áp chịu được: 1kV-10kV



Ưu điểm của quá trình ép vuông	Khác với dây bện tròn truyền thống, quy trình ép vuông sẽ làm phẳng dây bện thành một mặt cắt hình chữ nhật-, tăng diện tích tiếp xúc thêm 30%-50%, giảm điện trở trong từ 15%-20% và giảm đáng kể mức tăng nhiệt độ trong các tình huống dòng điện cao (chẳng hạn như cọc sạc, bộ lưu trữ năng lượng), tránh lão hóa hoặc hư hỏng do nhiệt.
Đặc điểm cấu trúc bện	Nhiều sợi dây đồng mịn được dệt thành lưới có bán kính uốn nhỏ tới 5mm. Nó có thể được mở rộng và co lại tự do theo độ rung/biến dạng của thiết bị, tránh nguy cơ đứt các kết nối cứng (như thanh cái đồng) do tập trung ứng suất (đặc biệt phù hợp với môi trường rung động như xe cộ và vận chuyển đường sắt).
Thiết bị đầu cuối đúc sẵn	Các thiết bị đầu cuối bằng đồng/nhôm được uốn ở cả hai đầu (mạ thiếc/niken là tùy chọn), cắm và chạy, không cần-khoan và hàn tại chỗ, đồng thời-thời gian lắp đặt trạm đơn được rút ngắn 70% (so với quá trình tùy chỉnh và khoan thanh cái đồng truyền thống).
Vật liệu và quy trình	Dây đồng được mạ thiếc (Lớn hơn hoặc bằng 8μm) hoặc mạ niken-, thử nghiệm phun muối vượt quá 96 giờ (tiêu chuẩn ngành chỉ là 48 giờ), có khả năng chống ẩm, ăn mòn axit và kiềm, đồng thời tuổi thọ của các ngành công nghiệp ven biển/hóa chất được kéo dài hơn 3 lần.
Thiết kế linh hoạt	Hỗ trợ thông số kỹ thuật hình vuông có độ dày 0,1-3mm và chiều rộng 10-200mm. Các thiết bị đầu cuối có thể được trang bị lỗ bu lông M4-M16 để thích ứng với các dòng điện khác nhau (50A-5000A) và không gian lắp đặt.
Thích ứng ngành	cung cấp các giải pháp dành riêng cho các tình huống như năng lượng mới (kết nối bộ pin), công nghiệp (khởi động mềm biến tần) và ô tô (kết nối động cơ/ắc quy). Ví dụ: các sản phẩm ô tô-được chứng nhận bởiIATF 16949.

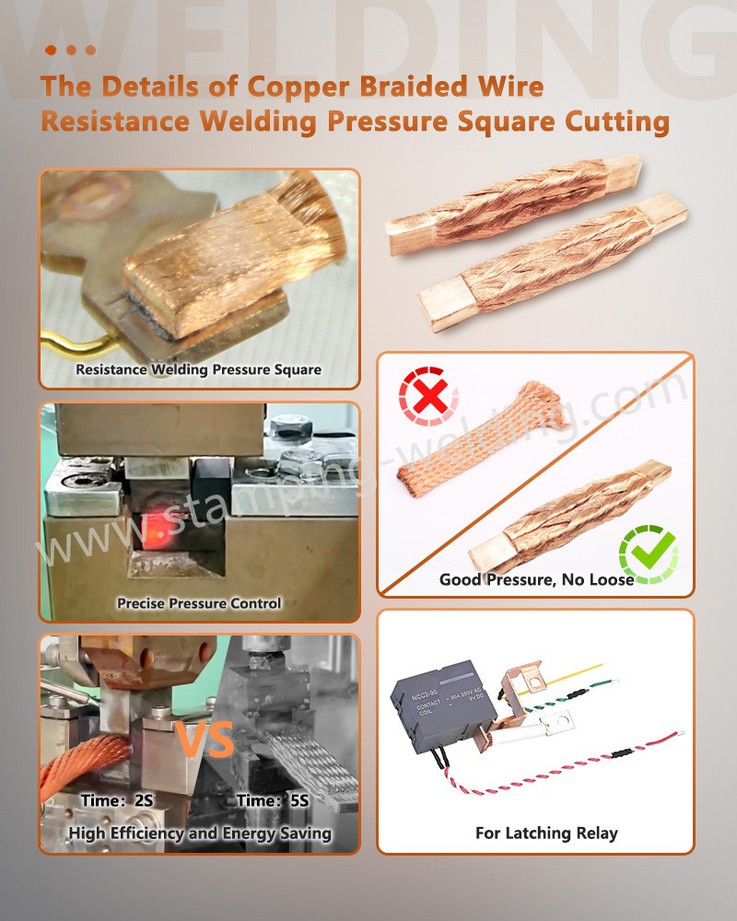

3.3 Quy trình sản xuất



1. Lựa chọn vật liệu: φ0,03- Dây đồng không có oxy 0,1mm (độ tinh khiết Lớn hơn hoặc bằng 99,95%)
2. Kéo dây: kéo nguội nhiều-đến đường kính mục tiêu (dung sai ±0,002mm)
3. Dệt: Dệt chéo 64-128 sợi (mật độ dệt Lớn hơn hoặc bằng 90%, bước 3-5mm)
4. Ép vuông: tạo hình thủy lực (độ dày 1-3mm, tỷ lệ khung hình 3: 1-5: 1, dung sai ± 0,1mm)
5. Hàn điện trở: hàn tần số cao-(dòng điện 8-15kA, thời gian 0,1-0,3s, số điểm hàn Lớn hơn hoặc bằng 5 điểm/cm)
6. Tạo hình: uốn trước-(bán kính uốn 5-10mm, góc ±2 độ )
7. Phát hiện: kiểm tra tính liên tục (điện trở<0.03mΩ) + appearance (no broken wire, uniform indentation)

► Điều khiển lõi: mật độ cấu trúc hình vuông ép ( Lớn hơn hoặc bằng 8,9g/cm³), cường độ hàn ( Lớn hơn hoặc bằng 85% vật liệu gốc), xử lý cách nhiệt (vỏ silicon/sợi thủy tinh dày 0,2-0,5mm)



(Ghi chú:Kiểm soát ISO 9001/TS 16949 trong suốt quá trình, Kiểm tra sản phẩm đầu tiên 100% + phát hiện lỗi lấy mẫu, chu kỳ sản xuất Nhỏ hơn hoặc bằng 72 giờ)

















































































3.4 Kịch bản ứng dụng



3.3.1 Xe/ắc quy sử dụng năng lượng mới:Giải quyết các vấn đề về rung, giãn nở nhiệt và không gian, dây đồng-siêu mịn + cấu trúc hình vuông ép hấp thụ độ giãn nở, điện trở 3%<0.03mΩ, pre-forming saves 40% space; core advantages: IATF 16949, CTP/CTC adaptation, customized insulation sheath.

3.3.2 Vận chuyển/đầu kéo đường sắt:Đối phó với rung động tần số cao-(10- 50Hz) và dòng điện cao (1000A+), tuổi thọ uốn cong 100.000 lần (30.000 lần đối với dây tròn), tản nhiệt phẳng ↑50% (-40 độ ~125 độ ), lớp che chắn chống EMI; ưu điểm cốt lõi: EN 45545 chống cháy, thiết bị đầu cuối hàng không, báo cáo thử nghiệm độ rung.

3.3.3 Thiết bị công nghiệp/biến tần:Thích ứng với không gian hẹp và biến dạng động, thiết kế siêu mỏng 1-3 mm, độ tự cảm thấp<10nH/cm, 5mm bending radius; core advantages: silver plating process (high frequency), RoHS, precision mold opening (±0.1mm).

3.3.4 Cọc tích trữ/sạc năng lượng:Chịu được chu kỳ nhiệt (-40 độ ~85 độ ) và các cú sốc dòng điện cao, khả năng mang dòng điện cao hơn 25% so với dây tròn, phun muối trong 1000 giờ, chống nới lỏng ống lồng ±2mm; Ưu điểm cốt lõi: UL/CE, vỏ IP65, thiết bị đầu cuối điện áp tích hợp.

3.3.5 Y tế/Hàng không:Đáp ứng EMI thấp, môi trường nhẹ và khắc nghiệt, tấm chắn giúp giảm nhiễu 50dB (MRI), nhẹ hơn 40% so với thanh cái đồng (UAV), chất chống cháy FV-0 (hàng không); Ưu điểm cốt lõi: chứng nhận tiêu chuẩn quân sự (GJB 1217), tùy chỉnh lô nhỏ (50 chiếc trở lên).



4. Kết nối linh hoạt hàn khuếch tán lá đồng





























































4.1 Ưu điểm và đặc tính của vật liệu
Chất liệu: Lá đồng điện phân siêu mỏng 0,05-0,2mm, linh hoạt không có góc chết sau khi hàn cán và thậm chí phân phối dòng điện.
Nhẹ: Độ dày chỉ bằng 1/3 thanh cái đồng và trọng lượng giảm 60% trong cùng khả năng mang dòng.



4.2 Thông số kỹ thuật
Số lớp: có thể tùy chỉnh|Khả năng mang dòng điện: 300A-5000A|Điện trở suất: Nhỏ hơn hoặc bằng 0,021μΩ·m



Đặc trưng	Thông số kỹ thuật	Giá trị mua sắm (Kịch bản tương ứng)
Độ tinh khiết đồng T2	99.9%+ (National Standard>99.85%)	1. Điện trở thấp tới 0,0175Ω·mm²/m (thấp hơn 40% so với đồng thau), mức tăng nhiệt độ của phương tiện sử dụng năng lượng mới giảm 12 độ trong quá trình sạc nhanh 2. Nguyên liệu được chứng nhận bởi IATF 16949
độ dày lá siêu mỏng	0,05-0,3mm (tùy chọn)	Độ dày lá 1. 0.1mm: bán kính uốn linh hoạt chỉ 3mm, phù hợp với không gian nhỏ gọn CTP/CTC của pin (thanh cái đồng truyền thống yêu cầu uốn 15mm) 2. Hấp thụ giãn nở nhiệt để lưu trữ năng lượng: độ dẻo của lá đơn đạt 3% và khả năng giãn nở chống-xếp chồng nhiều lớp tăng lên gấp 5 lần
Quá trình sàng lọc hạt	Hạt trung bình<50μm	Tuổi thọ chống mỏi vượt quá 100.000 lần (50.000 lần đối với lá đồng thông thường) và tỷ lệ hỏng hóc giảm 92% trong môi trường rung động của đường sắt.



4.3 Quy trình sản xuất
Rạch lá đồng → hàn laze → thụ động bề mặt → lớp phủ cách điện → phát hiện khuyết tật tia X- → kiểm tra hiệu suất điện.

















































































4.4 Kịch bản ứng dụng
Hệ thống truyền động điện xe điện, dụng cụ chính xác, thiết bị hàng không vũ trụ.



Kịch bản	Điểm đau	Ưu điểm của lá đồng (0,05-0,1mm)	Điểm mua sắm
Xe năng lượng mới	Mở rộng/rung pin	Hấp thụ 5% biến dạng, điện trở 0,015mΩ, tiết kiệm 30% không gian	Chứng nhận IATF, FPC chịu được 150 độ
Làm mát bằng chất lỏng lưu trữ năng lượng	Chu kỳ dòng điện/nóng và lạnh cao	Khả năng mang dòng tăng 40% (200mm²→1200A), phun muối 1500h	Vỏ IP67, cảm biến nhiệt độ tích hợp
Biến tần công nghiệp	Mất tần số/không gian-cao	Khả năng kháng tần số-cao giảm 30%, độ dày 1-2mm, EMI giảm 40dB	Quá trình mạ bạc, uốn ± 0,05mm
MRI y tế	EMI/nhẹ	Tấm chắn giảm 60dB, trọng lượng thanh đồng 1/3, epoxy chống-ăn mòn	Tương thích sinh học, uốn cong 2 mm





1. Cơ sở sức mạnh nhóm

Hoạt động-quy mô lớn của hai doanh nghiệp chính
Lĩnh vực năng lượng mới: doanh thu hàng năm 120 triệu (bao gồm nhà máy), phục vụ các khách hàng hàng đầu như CATL và BYD
Điện trường-điện áp thấp: doanh thu hàng năm là 80 triệu (bao gồm cả nhà máy), bao gồm chuỗi cung ứng ABB và Schneider
Hỗ trợ nhóm: 7 xưởng lớn (dập/hàn/khuôn/CNC/làm nguội/mạ điện/tự động hóa), với độ co giãn công suất sản xuất là 200%
30 năm gen kỹ thuật
cácđội ngũ nòng cốt có nguồn gốc từ "Hạ Môn Hongfa"(rơ-le Không{0}} của thế giới), với 30 năm kinh nghiệm về kết nối điện.
Cung cấp dịch vụ ba mặt "sản phẩm + giải pháp giảm chi phí + công nghệ công nghiệp mới".



2. Rào cản công nghệ toàn bộ quy trình
8 ma trận quy trình cốt lõi
Tiêu đề lạnh: lõi tiếp điểm/rơle bạc (độ chính xác ± 0,02mm)
Dập: thanh cái tụ điện/tiếp điểm cầu chì (quy trình lá đồng siêu mỏng 0,1 mm)
Hàn: hàn laser (độ sâu xuyên 0,8mm) + hàn khuếch tán chân không (vỏ pin)
Kéo dài: vỏ nhôm pin lithium (độ dày thành 0,3mm, hiệu suất 99,2%)
Uốn: tấm kim loại (R0,5mm tối thiểu, độ phẳng ± 0,1mm)
Mạ điện: vàng/bạc/niken/thiếc (thử nghiệm phun muối trên 1000h, tuân thủ RoHS)
CNC: thiết bị đầu cuối chính xác (đồng trục ± 0,01mm)
Cắt laser: kiểm tra nhanh (mẫu 24h, tiết kiệm 90% phí khuôn)

















































































3. Mạng lưới dịch vụ toàn cầu



Vùng đất	Nút dịch vụ	Giá trị cốt lõi
Châu Âu	Tây Ban Nha, Barcelona	Cung cấp hỗ trợ kỹ thuật trước-bán hàng và sau{1}}bán hàng, phản hồi nhanh chóng
Trung Đông	Iran, Teheran
Đông Nam Á	Ấn Độ, New Delhi Thành phố cảng lớn nhất Malaysia Port Klang Pelabuhan, Malaysia
Đông Bắc Á	Nhật Bản, Tokyo





4. Cam kết giao hàng tối ưu
Mẫu miễn phí: 1-2 ngày (thường) / 20-30 ngày (khuôn mới, kể cả khuôn)
Đặt hàng số lượng lớn: 15-20 ngày (sau khi thanh toán, hỗ trợ 7 ngày giao hàng nhanh)
