Thanh cái tụ điện liên kết DC
Tên sản phẩm:Thanh cái tụ điện liên kết DC
Số mẫu:ASWT-B005
Kích thước sản phẩm: Theo yêu cầu của khách hàng
- Giao hàng nhanh
- Đảm bảo chất lượng
- Dịch vụ khách hàng 24/7
Giơi thiệu sản phẩm

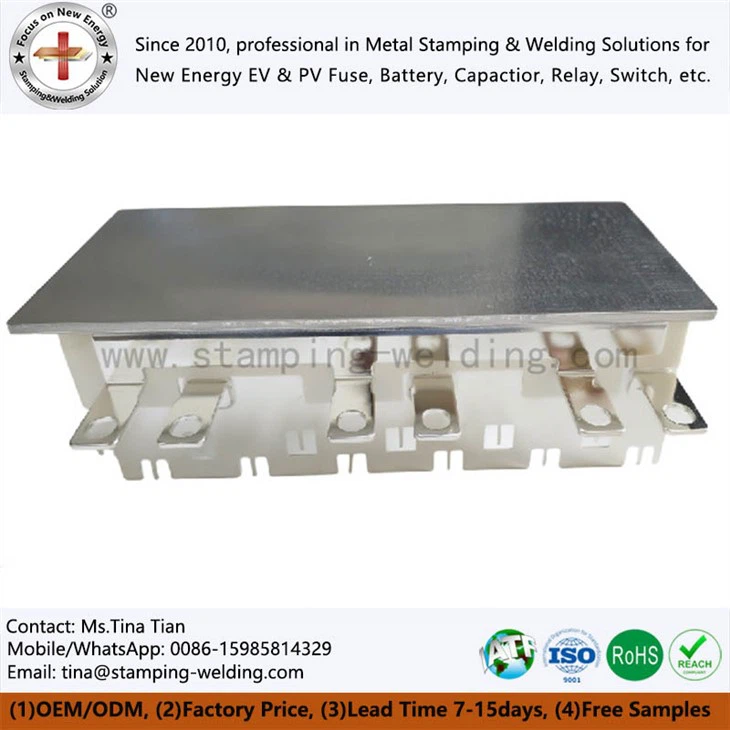

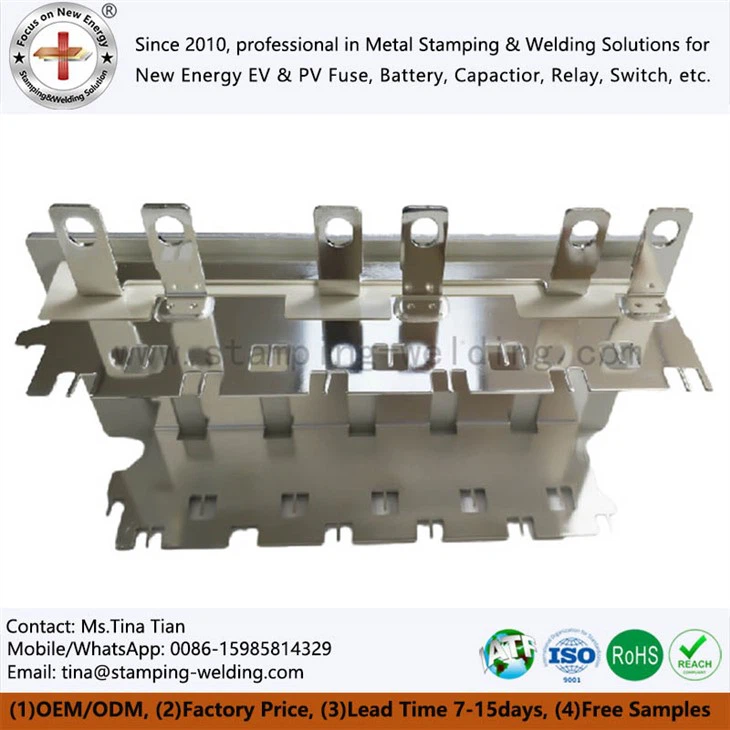

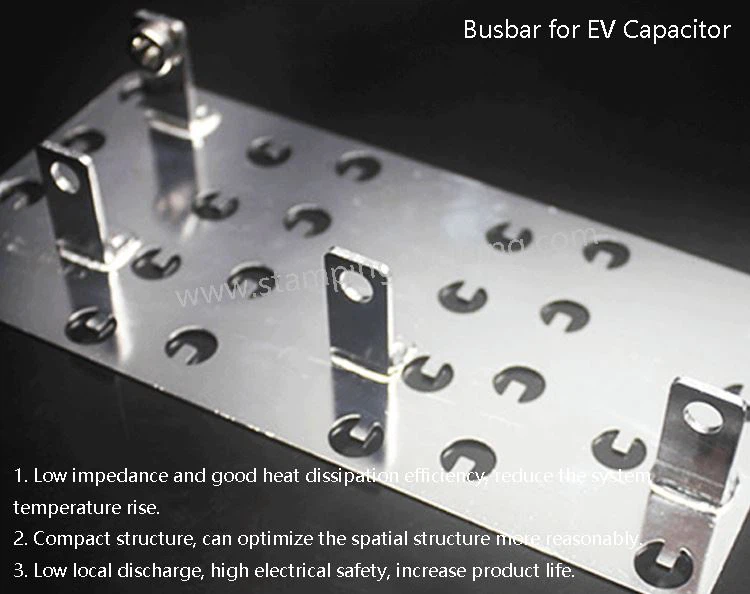

Thanh cái tụ điện liên kết DC là một cụm dẫn điện có cấu trúc bao gồm một tấm kết nối phía trên, một tấm kết nối phía dưới và nhiều thiết bị đầu cuối. Lõi tụ điện được tích hợp điện giữa hai tấm, tạo thành đường dẫn dòng điện có trở kháng-thấp được thiết kế cho các ứng dụng liên kết DC trong điện tử công suất.
Trong các mô-đun truyền động động cơ dành cho phương tiện sử dụng năng lượng mới, tụ điện màng thường được sử dụng trong các mạch liên kết DC để ổn định điện áp, triệt tiêu dòng điện gợn sóng và hỗ trợ bộ đệm năng lượng. Thanh cái có chức năng như giao diện điện chính giữa tụ điện màng và mô-đun nguồn, ảnh hưởng trực tiếp đến tính đồng nhất phân phối dòng điện, độ tự cảm ký sinh và đặc tính nhiệt.
Cấu trúc này thường được áp dụng làm Thanh cái tụ điện dạng phim cho Bộ điều khiển động cơ HEV / EV, trong đó cần có bố cục nhỏ gọn và độ tự cảm được kiểm soát để duy trì độ ổn định khi chuyển đổi khi vận hành tần số{0}}cao. Bằng cách sử dụng dây dẫn đồng nhiều lớp và hình học kết nối được tối ưu hóa, thanh cái hỗ trợ hiệu suất điện đáng tin cậy trong hệ thống tụ điện màng liên kết DC.
THÔNG SỐ SẢN PHẨM
Tên sản phẩm
Thanh cái tụ điện liên kết DC
Mẫu số
ASWT-B005
Kích thước
OEM/ODM theo bản vẽ kỹ thuật
Vật liệu
Đồng điện phân T2 (độ tinh khiết 99,99%), độ dẫn điện Lớn hơn hoặc bằng 97% IACS
Phạm vi độ cứng:HV 80–110
Việc sử dụng đồng-có độ tinh khiết cao nhằm giảm tổn thất điện trở và ổn định độ dẫn điện khi thay đổi nhiệt độ, điều này rất quan trọng đối với Thanh cái bằng đồng dành cho Tụ điện xe điện hoạt động dưới tải liên tục.
Quy trình sản xuất
Dụng cụ → Dập chính xác → Hàn thiếc → Mạ bề mặt
Việc dập đảm bảo độ lặp lại về kích thước, trong khi hàn thiếc cung cấp liên kết luyện kim tại các giao diện kết nối, hỗ trợ điện trở tiếp xúc ổn định trong quá trình luân nhiệt.
Tùy chọn xử lý bề mặt
Mạ thiếc sáng
Lớp mạ thiếc mờ không chứa chì-
Làm sạch bằng siêu âm và thụ động
Mạ thiếc được áp dụng để cải thiện khả năng hàn và khả năng chống ăn mòn, một cấu hình thường được chỉ định là Thanh cái bằng đồng mạ thiếc cho EV trong cụm điện tử công suất ô tô.
đóng gói
Bảo vệ nội bộ EPE với thùng carton hoặc pallet bên ngoài
Năng lực sản xuất
50.000 bộ mỗi tháng
Mẫu
Có sẵn; được sản xuất bằng cách cắt laser hoặc đục lỗ CNC
Thời gian thực hiện: 5–10 ngày
Đơn đặt hàng
MOQ: 1.000 chiếc mỗi mặt hàng
Được sản xuất bằng khuôn dập
Thời gian thực hiện: 20–30 ngày (bao gồm cả khuôn và sản xuất hàng loạt)
Phương thức vận chuyển
Chuyển phát nhanh hàng không, đường biển, đường sắt hoặc chuyển phát nhanh
Điều khoản thanh toán
Đặt cọc 30%, số dư trước khi giao hàng
T/T hoặc L/C trả ngay
NĂNG LỰC SẢN XUẤT VÀ CHẾ BIẾN
Hệ thống sản xuất tích hợp phát triển khuôn mẫu, dập chính xác, hàn đồng, mạ điện, phun bề mặt và chế tạo thanh cái nhiều lớp. Các quy trình này cho phép kiểm soát độ dày dây dẫn, giao diện liên kết ổn định và chất lượng mạ ổn định, những điều này rất cần thiết cho Thanh cái đồng cho các ứng dụng Tụ điện điện tử công suất DC Link.
Tích hợp lớp và thiết bị đầu cuối được thiết kế để giảm thiểu độ tự cảm của vòng lặp, hỗ trợ các điều kiện chuyển đổi-nhanh trong mạch liên kết DC. Cách tiếp cận này thường được áp dụng trong các tổ hợp BusBar của tụ điện màng xe năng lượng mới, nơi cùng tồn tại các ràng buộc về điện và cơ khí.
LĨNH VỰC ỨNG DỤNG
Điện tử công suất
Bộ biến tần và bộ biến tần công nghiệp
Hệ thống năng lượng gió và UPS
Tủ phân phối điện có mật độ-cao
Thiết bị hàn, hệ thống kiểm tra, máy chủ và thiết bị y tế
Trong các hệ thống này, sản phẩm thường được sử dụng làm thanh cái cho tụ điện, cho phép kết nối liên kết DC nhỏ gọn và đáng tin cậy.
Vận tải
Đầu máy điện và hệ thống đường sắt
Xe điện và xe hybrid
Tàu biển chạy bằng điện
Các trường hợp sử dụng điển hình bao gồm kiến trúc thanh cái xe điện, kết nối thanh cái ắc quy điện tử và cụm thanh cái đầu cực ắc quy ô tô tích hợp.
Hàng không vũ trụ và quốc phòng
Hệ thống vệ tinh và điện tử hàng không
Điện tử tàu vũ trụ và tên lửa
Hệ thống năng lượng radar và xe bọc thép
Truyền thông và CNTT
Trung tâm dữ liệu và điện toán hiệu suất cao-
Phân phối điện năng cho máy chủ và siêu máy tính
Trong nền tảng ô tô, danh mục này cũng được phân loại theoĐầu nối nguồn ô tô, Busbar Automotive và Busbar Automotive tấm thiếc, tùy thuộc vào yêu cầu tích hợp hệ thống và xử lý bề mặt.
